Cảm biến là thiết bị không thể thiếu trong bất kỳ hệ thống HVAC nào, từ cảm biến nhiệt độ, áp suất, độ ẩm đến cảm biến lưu lượng đều đóng góp vai trò quan trọng trong việc điều khiển nhiệt độ trong tòa nhà. Là nhà sản xuất cảm biến hàng đầu trong ngành, Belimo đã cho ra mắt dòng cảm biến lưu lượng đầu tiên ứng dụng sóng siêu âm để đo, tăng độ chính xác cũng như tiết kiệm năng lượng. Hãy cùng tìm hiểu về sản phầm này:

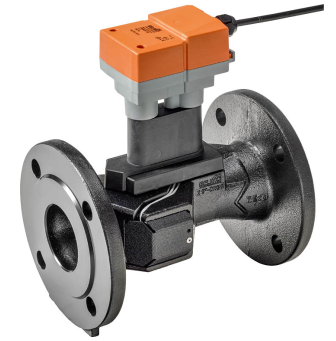

Hình ảnh: Cảm biến siêu âm của Belimo

Một thiết bị đo lưu lượng đáng tin cậy là cần thiết để tối đa hóa hiệu quả hệ thống HVAC và đảm bảo sự thoải mái cho người vận hành. Cảm biến lưu lượng mới của Belimo sử dụng công nghệ siêu âm để cung cấp các phép đo lưu lượng chính xác và lặp lại của nước và hỗn hợp nước / glycol trong bất kỳ ứng dụng HVAC nào.

Phương pháp đo lường tiên tiến với các chức năng:

• Đo đa điểm để đảm bảo độ chính xác và lập lại liên tục.
• Bù nhiệt độ và glycol theo tính toán logic được cấp bằng sáng chế giúp loại bỏ quá trình hiệu chỉnh thủ công.
• Độ chính xác ± 2% của việc đọc và ± 0,5% độ lặp lại đảm bảo đo lưu lượng chính xác và tỉ mỉ.
• Kích thước siêu nhỏ gọn với chiều dài đầu vào ngắn và không yêu cầu chiều dài đầu ra cho phép lắp đặt cảm biến lưu lượng siêu âm trong không gian chật hẹp.
• Công suất tiêu thụ thấp 0,5W giúp tiết kiệm năng lượng và công suất máy biến áp.

Việc bổ sung glycol là cách phổ biến nhất để bảo vệ hệ thống HVAC khỏi việc nước đi đến nhiệt độ đóng băng. Bù glycol làm giảm điểm đóng băng, điều này cũng làm tăng điểm sôi và có ảnh hưởng đáng kể đến độ nhớt, mật độ và nhiệt dung của hệ thống HVAC.

Việc xác định lưu lượng / năng lượng nhiệt mà không tính đến nhiệt độ nước và nồng độ glycol có thể dẫn đến sai số đo. Các chỉ số nhiệt độ nước không đủ hoặc không đáng tin cậy có thể làm sai lệch hệ số nhiệt lên đến 18%. Các thành phần nước glycol không chính xác hoặc không rõ có thể dẫn đến sai lệch lên đến 30% lưu lượng thể tích.

Video: Cách thức hoạt động của cảm biến siêu âm Belimo

Đo lưu lượng bằng sóng siêu âm: Sóng siêu âm được phát liên tục để đo lượng nước chảy qua cảm biến, giúp đảm bảo được độ chính xác cao nhất và có tính liên tục trong hệ thống, bất kì sai số nào cũng sẽ được phát hiện nay tức thì để hệ thống có phản ứng thích hợp.

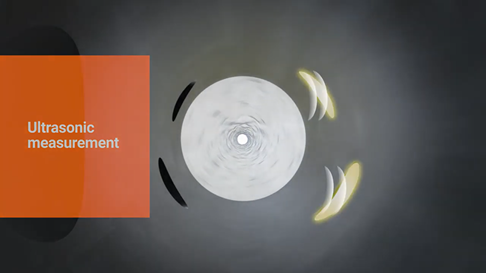

Hình ảnh: Đo lưu lượng bằng sóng siêu âm

Tính ổn định: Việc đo nồng độ Glycol chính xác giúp giảm thiểu tối đa sai số, trong khi các phương pháp cũ có thể dẫn đến sai số đến 20%, từ đó tạo được sự ổn định trong 1 thời gian dài trong hệ thống.

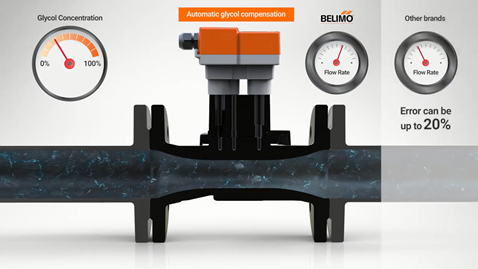

Hình ảnh: Ultrasonic luôn ổn định trong quá trình vận hành

Yêu cầu chiều dài đầu vào ngắn và không yêu cầu chiều dài đầu ra: giúp ta có thêm sự linh động khi lắp cảm biến dòng Belimo, đặc biệt là trong các hệ thống có không gian hạn chế.

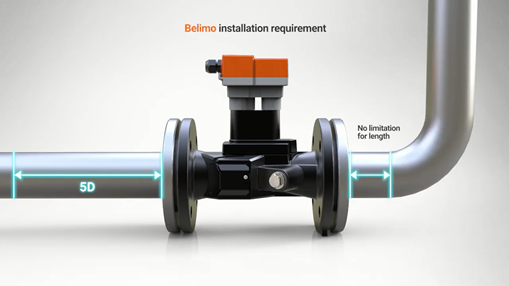

Hình ảnh: Cảm biến siêu âm Belimo lắp đặt linh hoạt trong các không gian hẹp.

Hình ảnh: Ultrasonic flow sensor có tỉ lệ sai số rất thấp

Sự phát triển của cảm biến dòng chảy nội tuyến sử dụng công nghệ siêu âm để tự động đo và bù lại nồng độ glycol là một bước tiến vượt bậc trong lĩnh vực đo năng lượng nhiệt. Một cảm biến thích hợp là tất cả những gì cần thiết để bù cho độ nhớt và khả năng nhiệt có thể thay đổi và chất lỏng truyền nhiệt có sức chứa đến 60% glycol. Không có bộ phận chuyển động, cảm biến cực kỳ bền bỉ và không cần hiệu chuẩn, mang lại sự chắc chắn rằng lưu lượng đo được là chính xác. Điều này làm cho nó trở nên lý tưởng cho các phép đo chính xác, có thể lặp lại, cải thiện khả năng kiểm soát và hiệu quả của hệ thống HVAC.

Với tư cách là nhà sản xuất thiết bị truyền động, van và cảm biến hàng đầu thế giới, chúng tôi hiểu nhu cầu và thách thức của khách hàng. Belimo không chỉ cung cấp sản phẩm. Chúng tôi cung cấp các giải pháp chất lượng giúp tăng hiệu quả sử dụng năng lượng và giảm chi phí lắp đặt với thời gian giao hàng nhanh nhất trong ngành.

Việc mở rộng danh mục sản phẩm với cảm biến lưu lượng siêu âm có công nghệ bù glycol đã được cấp bằng sáng chế là minh chứng thực sự cho cam kết đổi mới liên tục của chúng tôi.

Hình ảnh: Belimo luôn cải tiến và đưa ra những giải pháp hàng đầu cho khách hàng.
