Những cải tiến luôn là tiêu chí hàng đầu trong việc sản xuất và cho ra đời các sản phẩm mới của Belimo, Van năng lượng hay còn gọi là van 5 trong 1 được xem là bước đột phá trong việc đơn giản hóa vận hành hệ thống HVAC. Hãy cùng tìm hiểu sản phẩm này qua bài viết dưới đây:

Bệnh viện Ludmillenstift tọa lạc tại thành phố Meppen ở Lower Saxony (Đức). Bệnh viện đa khoa này là trụ cột chính của mạng lưới y tế toàn diện và đáng tự hào với hơn 160 năm cung cấp dịch vụ chăm sóc sức khỏe cho khu vực Emsland. Nó tự hào về dịch vụ chăm sóc đặc biệt dành cho bệnh nhân, được hỗ trợ bởi cơ sở hạ tầng và công nghệ y tế hiện đại, đội ngũ bác sỹ hàng đầu cùng chuyên môn chuẩn đoán, điều trị hàng đầu thế giới.

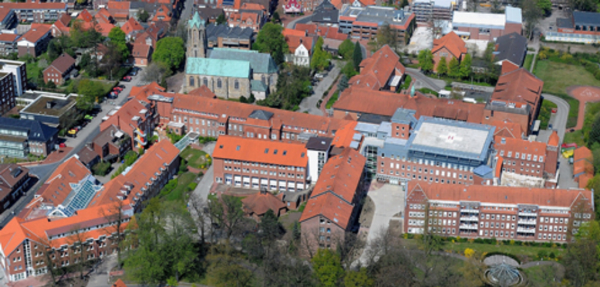

Hình ảnh: Bệnh viện 160 tuổi Ludmillenstift – Đức

Vào năm 2012, đội ngũ vận hành hệ thống HVAC của bệnh viện Ludmillenstift trao đổi với Belimo về việc họ gặp khó khăn trong việc làm ấm một số khu vực của bệnh viện, một vài nơi không đủ ấm, vài nơi thì quá nhiệt độ mong muốn.

Ban đầu, họ tự xử lý bằng cách tăng nhiệt độ của Boiler (lò hơi), theo những phân tích của họ, nước đã được bơm đi rất nhiều, nhưng một phần của chúng lại không đi đến những nơi cần đến, điều đó cho thấy vấn đề còn đến từ hệ thống thông gió. Belimo đã xác định rằng hệ thống thiếu đi các thiết bị cân bằng cho hệ thống.

Khó khăn lớn nhất của Belimo là làm sao để xác định lưu lượng dòng chảy, do đường ống đã được lắp đặt vào, vì chỉ có thể xác định được kích thước đường ống chứ không để xác định được lưu lượng thực sự chảy qua nó. Đó là lúc Rainer Frase từ Belimo giới thiệu Energy Valve, một loại van mới cung cấp đầy đủ các thông số lưu lượng dòng chảy trong hệ thống, kết nối giao thức BACnet/IP, tích hợp với thiết bị đo nhiệt năng.

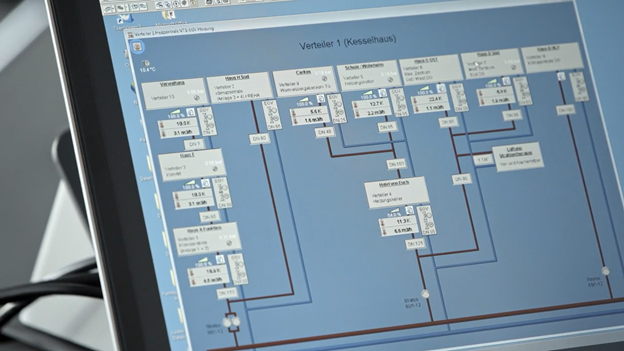

Hình ảnh: Hệ thống HVAC của bệnh viện Ludmillenstift – Đức

Đó là một bước cải tiến so với công nghệ hiện nay, Energy valve có thể chỉ ra năng lượng được tạo ra sẽ đi đến đâu, nhiệt độ, hệ thống làm mát lưu lượng dòng chảy và với việc có thể thấy rõ các chỉ số trên màn hình, việc điều chỉnh và bảo trì sẽ dễ dàng hơn.

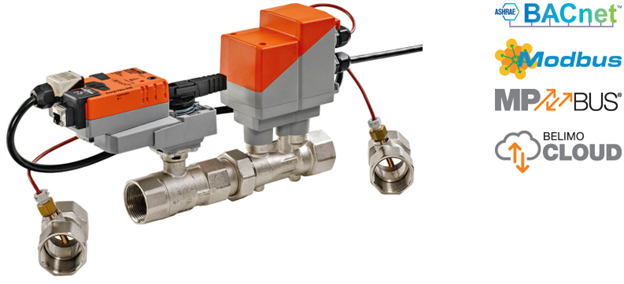

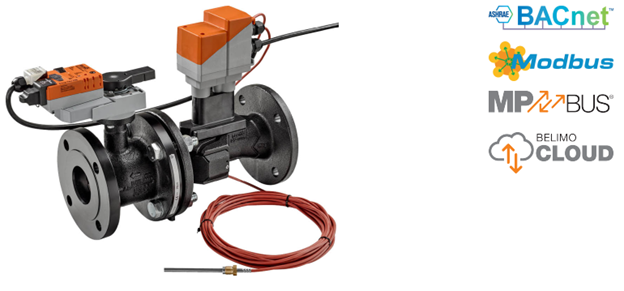

Hình ảnh: Van năng lượng Belimo

Belimo đã giới thiệu cải tiến mới nhất của mình - Van năng lượng Belimo ™ - và đây dường như là giải pháp lý tưởng cho Bệnh viện Ludmillenstift. Van điều khiển điện tử đặc trưng này kết hợp điều khiển độc lập áp suất, đo lưu lượng và năng lượng, cân bằng điện tử tự động và giám sát dữ liệu, tất cả trong một thiết bị. Bằng cách liên tục đo lưu lượng nước và nhiệt độ của nguồn cung cấp và hồi lưu (delta T), Belimo Energy Valve ™ xác định năng lượng nhiệt được tiêu thụ. Sau đó, chức năng điều khiển lưu lượng tự động đảm bảo rằng chỉ cung cấp lượng năng lượng cần thiết, bất kể những dao động chênh lệch áp suất.

Việc hoàn toàn thành công, kết quả thông tin và tính minh bạch dữ liệu cho thấy Belimo Energy Valves ™ sẽ là sự phù hợp hoàn hảo cho hệ thống HVAC trong bệnh viện và các khu vực ứng dụng khác (xem tài liệu tham khảo), nơi năng lượng nhiệt và lưu lượng thể tích phải được theo dõi và ghi lại.

Hình ảnh: Là sự kết hợp của nhiều chức năng khác nhau

Belimo Energy Valve ™ cung cấp khả năng đo năng lượng được chứng nhận (MID) và điều khiển độc lập áp suất và kiểm soát delta T trong một thiết bị. Khả năng điều khiển delta T được tích hợp trong Belimo Energy Valve ™ liên tục đo nhiệt độ và so sánh nó với giới hạn cố định do người dùng đặt ra. Nếu nhiệt độ giảm xuống dưới giá trị giới hạn, Belimo Energy Valve ™ sẽ tự động điều chỉnh tốc độ dòng chảy để loại bỏ nước thừa. Các hệ thống sưởi ấm hoặc làm mát được vận hành với lượng nước quá lớn, không thể chuyển dòng hồi lưu này thành công suất làm ấm hoặc làm lạnh cao hơn, thường dẫn đến tình trạng delta T thấp (xem tài liệu tham khảo) tại nhà máy. Đo và kiểm soát sự trao đổi nhiệt độ giữa dòng chảy và dòng chảy hồi tiếp tại mỗi bộ trao đổi nhiệt, là chìa khóa để đảm bảo chi phí bơm thấp nhất có thể.

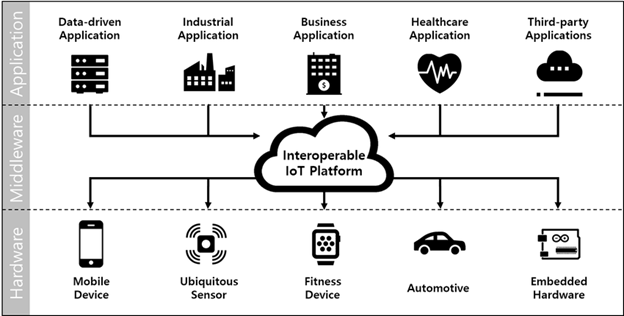

Hình ảnh: Khả năng kết nối với IoT

Đồng hồ đo tích hợp Van năng lượng của Belimo được chứng nhận theo EN1434 / MID và được trang bị để hoạt động trơn tru với hệ thống BMS và nếu được yêu cầu có thể kết hợp với nền tảng IoT. Các tùy chọn đồng hồ của Belimo chứa tính năng theo dõi và bù glycol tự động đã được cấp bằng sáng chế để đảm bảo các phép đo điện năng vẫn chính xác, bất kể nồng độ glycol. Van năng lượng với Đồng hồ đo năng lượng nhiệt cung cấp khả năng giám sát glycol bằng cách sử dụng thuật toán logic tích hợp để đảm bảo mức glycol tối ưu mọi lúc, giảm chi phí bơm cao và loại bỏ rủi ro đóng băng.

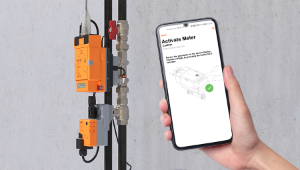

Hình ảnh: Theo dõi van năng lượng qua điện thoại

Quy trình làm việc được hỗ trợ kỹ thuật số giúp đơn giản hóa các tương tác của bạn trong toàn bộ vòng đời của sản phẩm - Belimo Energy Valve ™ và Thermal Energy Meter hoạt động với ứng dụng Belimo Assistant và công cụ máy chủ web để hỗ trợ quá trình thiết kế, đơn giản hóa việc vận hành, giúp khắc phục sự cố dễ dàng và lưu giữ hồ sơ và các chứng chỉ theo yêu cầu.

Near Field Communication (NFC) (xem tài liệu tham khảo) cho phép cấu hình và bảo trì dễ dàng trực tiếp từ điện thoại thông minh bằng ứng dụng Belimo Assistant bất kể thiết bị có hoặc không có được cấp nguồn.

Belimo Energy Valve ™ và Thermal Energy Meter có thể được cấp nguồn bằng PoE thông qua cáp Ethernet, giúp đơn giản hóa việc lắp đặt, tránh lỗi dây và cung cấp kết nối mạng nhanh hơn, ổn định hơn đồng thời loại bỏ nhu cầu cung cấp điện cục bộ.

Kết nối luôn là một tính năng quan trọng của các sản phẩm của Belimo. Belimo Energy Valve ™ và Thermal Energy Meter có tất cả các giao thức tự động hóa tòa nhà phổ biến (BACnet IP và MS / TP, Modbus TCP và RTU, và Belimo MP-Bus) và cũng hỗ trợ M-Bus thông qua một bộ chuyển đổi. Giao thức Bus cũng có thể được sử dụng để giám sát và ghi đè khi điều khiển Belimo Energy Valve ™ sử dụng tín hiệu điều khiển analog.

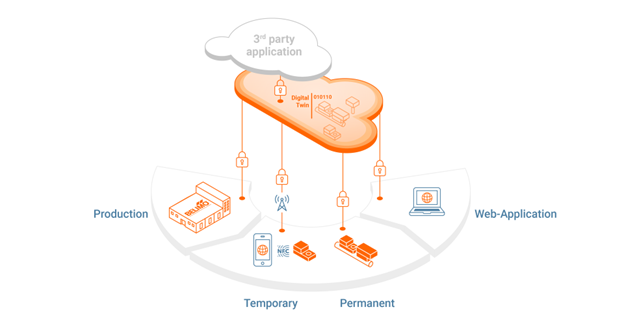

Hình ảnh: Dữ liệu của Van Năng Lượng được đưa lên đám mây (Cloud)

Belimo Energy Valve ™ và Thermal Energy Meter cung cấp khả năng tích hợp trực tiếp với BMS và được trang bị để cho phép theo dõi và điều chỉnh năng lượng dựa trên IoT của bên thứ ba. Một thiết bị cung cấp tất cả thông tin cần thiết để kiểm soát, ghi nhận thông tin, giám sát và cải thiện hiệu suất của hệ thống của bạn.

Kết nối đám mây (cloud) Belimo cung cấp thời hạn kéo dài đến bảy năm cùng với một loạt các lợi ích khác. Bằng cách duy trì Belimo Energy Valve kết nối đám mây, người dùng được ủy quyền có thể tương tác trực tiếp với dữ liệu hoặc chủ sở hữu thiết bị có thể ủy quyền cho bên thứ ba vận hành và phân tích.

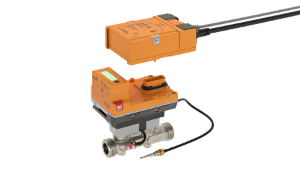

Hình ảnh: Dễ dàng tháo rời và thay thế.

Van năng lượng bao gồm một mô-đun cảm biến, các cảm biến nhiệt độ được kết nối với nhau cùng chức năng đo và phân tích. Khả năng giao tiếp dữ liệu qua Bus và NFC. Mô-đun cảm biến có sẵn dưới dạng phụ tùng thay thế. Một số quốc gia yêu cầu thay thế định kỳ để hiệu chuẩn lại theo quy định của quốc gia. Mô-đun logic có thể được ngắt kết nối khỏi mô-đun cảm biến (để lại tất cả các cáp được kết nối), cho phép dễ dàng thay thế mô-đun cảm biến.
